BẢO VỆ CHỐNG SÉT CHO TRẠM SẠC EV: BẢO VỆ TOÀN DIỆN & ĐẢM BẢO ĐỘ SẴN SÀNG CỦA CẢ HỆ THỐNG

Trong hệ thống điện & tự động, sự cố do sét và quá áp lan truyền hiếm khi gây ra một “vụ nổ” dễ nhận thấy ngay lập tức. Nó thường diễn ra âm thầm hơn nhiều: từng đợt stress dồn lên nguồn điện, PLC, bộ điều khiển, thiết bị đo lường hay module truyền thông – cho đến một ngày một linh kiện điện tử nào đó “đổ gục”, sẽ kéo theo cả hệ thống ngừng hoạt động.

Với hạ tầng sạc xe điện, những rủi ro này rất đáng lưu tâm, vì một trạm sạc hiện đại không chỉ gồm phần công suất, mà là cả một chuỗi liên kết: Nguồn AC → phân phối điện → bộ biến đổi công suất → DC bus → bộ điều khiển → đo lường → truyền thông → giao tiếp với xe điện.

Chỉ cần một mắt xích yếu trong kiến trúc bảo vệ, sự cố quá áp có thể lan ra ảnh hưởng cả chuỗi vận hành. Vì vậy, #SPD (surge protection) cần được nhìn như một bài toán kiến trúc hệ thống, chứ không phải bài toán chọn một thiết bị SPD đơn lẻ.

I. Type1 – Type2 – Type3: một kiến trúc bảo vệ nhiều cấp

Một protection concept hiệu quả luôn được xây dựng theo nhiều cấp phối hợp với nhau: Type1/ Type1+2 → Type2 → Type3

• (1). Type1/ Type1+2: lớp bảo vệ đầu tiên tại điểm phù hợp của hệ thống – đặc biệt cần thiết khi công trình có hệ thống chống sét ngoài trời hoặc có nguy cơ chịu dòng sét trực tiếp.
• (2). Type2: tiếp tục giới hạn quá áp lan truyền trong hệ thống phân phối và tại khu vực cấp nguồn cho trạm sạc.
• (3). Type3: lớp bảo vệ cuối cùng, đặt gần các thiết bị điện tử nhạy cảm như bộ nguồn, controller, PLC.

⚠️Cần lưu ý:
– Type3 không thay thế được Type1. Type2 không phải lúc nào cũng thay thế được Type1. Và có nhiều SPD không đồng nghĩa với một hệ thống được bảo vệ tốt.
– Các cấp bảo vệ phải được phối hợp với nhau về năng lượng, điện áp và vị trí lắp đặt – không thể lắp rời rạc theo cảm tính.

II. EV Charging: không chỉ là chuyện bảo vệ phía AC

Đây là điểm rất quan trọng với DC Fast Charging và HPC. Một bộ sạc DC thường có cấu trúc: AC Grid → AC Protection → Rectifier/PFC → DC Bus → Power Conversion → Charging Output ®  EV.

Một xung quá áp hoàn toàn có thể gây stress lên rectifier, PFC, DC bus, van bán dẫn công suất, bộ DC/DC, mạch đo lường, controller, hay cả hệ thống cách điện.
Vì vậy câu hỏi không nên dừng ở: “AC input đã có SPD chưa?” mà cần tập trung sâu hơn: “Toàn bộ chuỗi chuyển đổi năng lượng đã được bảo vệ và phối hợp với nhau chưa?”
Với các hệ DC điện áp cao, protection concept phải được thiết kế riêng theo điện áp DC, cấu trúc mạch, khả năng ngắn mạch và tiêu chuẩn áp dụng – không thể copy nguyên bản từ hệ AC.

III. Communication cũng là một “cửa vào” của surge

Một sai lầm phổ biến là chỉ tập trung bảo vệ đường nguồn. Nhưng một charging station ngày nay còn kết nối với Ethernet, OCPP backend, router, 4G/5G, hệ thống thanh toán, Energy Management System, Load Management, và cả hệ thống giám sát từ xa.
Nếu nguồn điện được bảo vệ nhưng đường truyền thông thì không, surge vẫn có thể “lẻn” vào controller qua chính communication interface.

“Protecting the power path ≠ protecting the system”.

Một protection concept hoàn chỉnh phải xem xét đồng thời cả bốn mảng: Power + Control + Communication + Grounding/Bonding.

IV. Chống sét không thể tách rời tiếp địa và liên kết đẳng thế

SPD không hoạt động độc lập. Hiệu quả của nó phụ thuộc rất lớn vào hệ thống tiếp địa, liên kết đẳng thế, dây PE, cấu trúc đấu nối, chiều dài và cách đi dây, cũng như vị trí lắp đặt.

Mục tiêu không đơn giản là “đưa dòng sét xuống đất”. Về bản chất kỹ thuật, mục tiêu là kiểm soát dòng xung và chênh lệch điện thế giữa các phần tử trong hệ thống suốt quá trình xảy ra surge event.

Vì vậy, Lightning Protection + Earthing + Bonding + SPD + Cable Routing phải được thiết kế như một thể thống nhất, không phải các hạng mục rời rạc.

V. Một SPD tốt không chỉ được đánh giá bằng “kA”

Trong thực tế, việc chọn SPD đôi khi bị đơn giản hóa thành câu hỏi “thiết bị này chịu được bao nhiêu kA?” – như vậy là chưa đủ.

Kỹ sư cần cân nhắc đồng thời nhiều thông số: Uc/MCOV (điện áp làm việc liên tục), Up/VPR (mức điện áp bảo vệ), In (dòng phóng điện danh định), Imax (dòng phóng điện cực đại), SCCR/Isccr (khả năng chịu dòng ngắn mạch), cấu hình hệ thống TN/TT/IT, loại AC hay DC, chiều dài và cấu trúc dây dẫn, hệ thống tiếp địa và bonding, khả năng phối hợp giữa các cấp SPD, cùng yêu cầu giám sát và bảo trì.

⚠️“SPD selection is an engineering decision – not a kA shopping exercise.”

VI. Đặt SPD ở đâu quan trọng không kém chọn SPD nào

Một SPD có thông số rất tốt nhưng lắp sai vị trí vẫn có thể không phát huy hiệu quả bảo vệ như kỳ vọng. Cần kiểm soát chặt chuỗi: vị trí SPD → chiều dài dây → cách đi dây → PE → bonding → khoảng cách đến thiết bị cần bảo vệ.

Với các trạm sạc đặt xa tủ phân phối chính, việc tủ điện đầu nguồn đã có SPD không có nghĩa là thiết bị tại trạm sạc đã được bảo vệ đầy đủ. Khi khoảng cách và cấu trúc hệ thống tạo điều kiện bất lợi, có thể cần bổ sung lớp bảo vệ ngay gần charger – đây chính là lý do cần thiết kế theo Protection Zones thay vì chỉ nhìn vào một điểm lắp SPD duy nhất.

VII. EV Charging nên được thiết kế theo “Protection Zones”

Có thể hình dung toàn hệ thống theo các vùng bảo vệ nối tiếp:

• (1). Zone 1 – Main Distribution: bảo vệ trước năng lượng xung lớn và ảnh hưởng trực tiếp của sét.
• (2). Zone 2 – EV Charging Distribution: giới hạn surge trước khi đi vào từng điểm sạc.
• (3). Zone 3 – Charging Station: bảo vệ bộ nguồn, controller, mạch đo lường và điện tử công suất.
• (4). Zone 4 – Control & Communication: bảo vệ Ethernet, truyền thông và các interface đi ra ngoài tủ điện.
• (5). Zone 5 – EV Interface: xem xét bảo vệ tại giao diện giữa hạ tầng sạc và xe, theo đúng kiến trúc và tiêu chuẩn áp dụng.

Cách tư duy này giúp chuyển dịch từ “chọn một SPD cho trạm sạc” sang “thiết kế một kiến trúc bảo vệ chống sét và quá áp cho toàn hệ thống sạc”.

VIII. CHARX protect: từ Component Protection đến System Protection

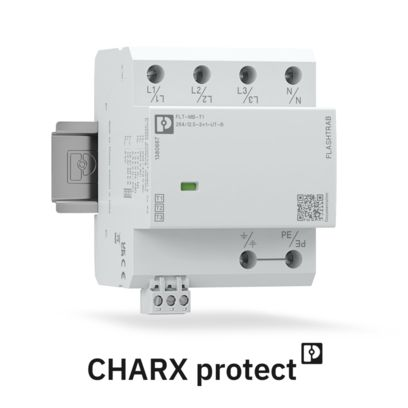

Với hạ tầng sạc xe điện, Phoenix Contact phát triển CHARX protect theo đúng hướng tiếp cận hệ thống: Type 1+2/Type 2 cho nguồn cấp, Type 3 cho các thiết bị điện tử nhạy cảm, cùng các giải pháp bảo vệ cho AC, DC, Control và Communication.

Giá trị cốt lõi không nằm ở việc “có thêm một SPD”, mà nằm ở việc các lớp bảo vệ được tích hợp và phối hợp thành một protection concept thống nhất – giảm nguy cơ hư hỏng thiết bị và duy trì khả năng vận hành liên tục của hạ tầng sạc.

IX. Thước đo không phải là SPD – mà là uptime

Với EV Charging Infrastructure, một sự cố surge có thể kéo theo cả chuỗi hệ lụy: Surge → Power Supply Failure → Controller Failure → Charger Offline → Communication Loss → Charging Unavailable → Revenue Loss.

Điều này đặc biệt đáng lo ngại với Highway Charging, Fleet Charging, Bus Depot, Logistics, Commercial Charging Hub, HPC, hay các Charging Hub tích hợp PV/BESS.

Khi đó, chi phí thực sự không nằm ở giá của SPD, mà nằm ở downtime, chi phí bảo trì, thay thế thiết bị, doanh thu bị mất và gián đoạn dịch vụ. Câu hỏi đúng không phải là “SPD này giá bao nhiêu?”, mà là: “Chi phí thực sự khi hệ thống này dừng hoạt động là bao nhiêu – và kiến trúc bảo vệ hiện tại đang giúp chúng ta duy trì được bao nhiêu % system availability?”

X. Từ “Surge Protection” đến “System Reliability”

EV Charging Infrastructure cho chúng ta một bài học rất rõ ràng: “Việc chống sét không phải là quyết định về thành phần. Đó là quyết định về kiến trúc hệ thống (Lightning protection is not a component decision. It is a system architecture decision).”

Một protection concept tốt phải đồng thời: Protect the Grid; Protect the Charger; Protect the Controller; Protect the Communication; Protect the Vehicle Interface; Protect the People; Protect the Uptime.

Giá trị thực sự của bảo vệ chống sét không nằm ở con số kA ghi trên thiết bị SPD – mà nằm ở khả năng cả hệ thống vẫn an toàn, vận hành và sẵn sàng ngay sau một sự kiện sét và quá áp.

Đó chính là sự chuyển dịch từ Component Protection sang System Reliability Engineering – và cũng là cách chúng ta nên nhìn nhận về EV Charging Infrastructure, HPC, Data Center, Semiconductor, Renewable Energy và các hệ thống hạ tầng trọng yếu khác.
