BẢO VỆ CHỐNG SÉT KHÔNG CHỈ LÀ “CHẶN XUNG” – MÀ LÀ BẢO VỆ TÍNH SẴN SÀNG CỦA HỆ THỐNG

Trong một hệ thống điện công nghiệp ở mọi dự án, sự cố do quá áp lan truyền hiếm khi tạo ra một “big bang” nhưng chúng ta dễ nhận thấy khi vận hành hệ thống.

Nó thường âm thầm làm suy giảm nguồn điện, PLC, controller, industrial PC, thiết bị truyền thông hay power supply – cho đến khi thiết bị hỏng và cả dây chuyền phải dừng. Đó là lý do Surge protection cần được nhìn dưới góc độ system architecture, chứ không chỉ là chọn mua một thiết bị bảo vệ.

1. Type 3 là lớp bảo vệ cuối cùng – không thay thế Type 1/Type 2
Một protection concept hiệu quả thường được xây dựng theo nhiều cấp phối hợp với nhau: Type 1 –> Type 2 –> Type 3.

• Type 1: xử lý phần năng lượng xung lớn nhất, thường đặt ở tủ điện chính, đặc biệt quan trọng ở những công trình có nguy cơ chịu ảnh hưởng trực tiếp của sét.
• Type 2: tiếp tục giới hạn quá áp trong hệ thống phân phối điện (tủ phân phối phụ, tủ tầng).
• Type 3: đặt gần thiết bị nhạy cảm nhất, xử lý phần dư (residual surge) còn lại sau hai lớp trên.

Sản phẩm của Phoenix Contact cho thấy xây dựng dòng #SEC (Safe Energy Control) theo đúng logic phối hợp nhiều cấp này: FLASHTRAB SEC (Type 1) –> VALVETRAB SEC (Type 2) –> PLUGTRAB SEC (Type 3). Type 3 chính là lớp hoàn thiện, bảo vệ trực tiếp các thiết bị đầu cuối như server, controller, power supply.

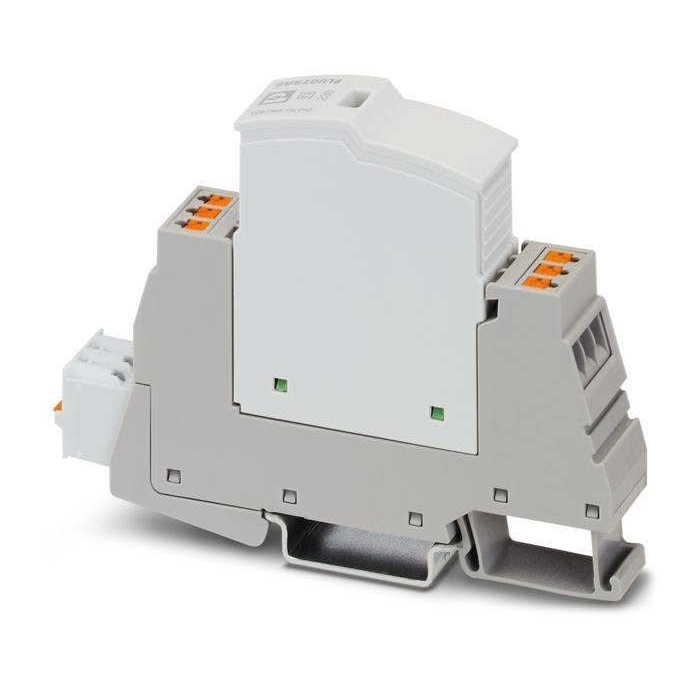

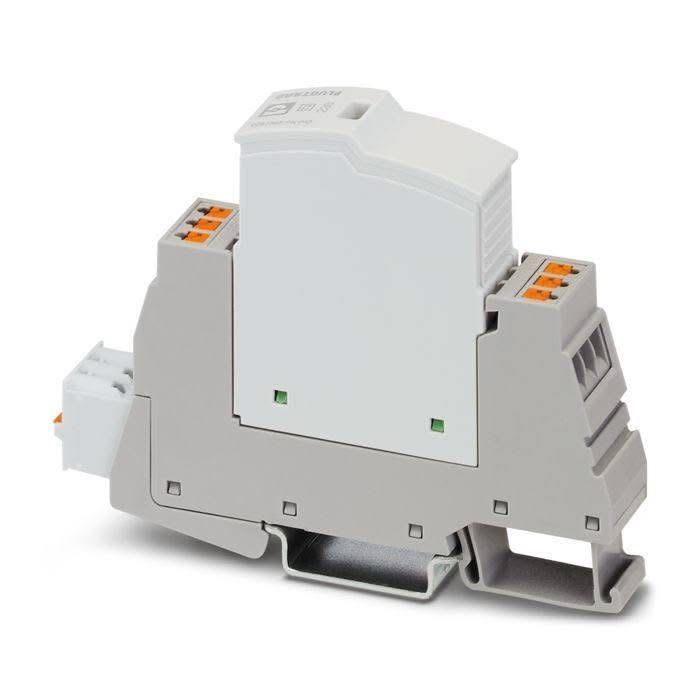

2. PLUGTRAB SEC — protection at the point of use (bảo vệ tại điểm sử dụng)
PLT-SEC-T3 được thiết kế cho đúng vai trò lớp bảo vệ cuối này. Lấy ví dụ phiên bản PLT-SEC-T3-230-FM-PT — thiết bị Type 2/3, điện áp danh định 230V AC/DC, dạng module DIN rail chia làm hai phần, kết nối kiểu protective plug + base element:
– Kết nối Push-in (có bản Screw connection song song trong dòng UT)
– Overvoltage Category III, IEC test classification II/III (EN type T2/T3), theo IEC/EN 61643-11
– Chỉ thị trạng thái quang học kèm tiếp điểm báo xa (remote indicator contact) — thiết kế changeover contact
– Điện áp làm việc liên tục UC khoảng 264–275V AC tuỳ phiên bản, và 240V DC cho bản DC
– Thời gian đáp ứng rất nhanh: ≤ 25ns (L-N), ≤ 100ns (L-PE, N-PE)
– Ngắn mạch định mức (SCCR) khoảng 10kA AC theo dữ liệu kỹ thuật
– Thiết kế pluggable — có thể rút module để thay thế/bảo trì mà không cần tháo dây, giữ nguyên base element trên DIN rail
Một chi tiết kỹ thuật quan trọng cũng cần nói cho đúng: theo dữ liệu của Phoenix Contact, dòng thiết bị này quy định mức cầu chì bảo vệ backup tối đa cho phía branch wiring và through wiring (ví dụ 32A/ 25A gG-B-C cho bản AC); phần mạch DC có mức SCCR riêng khi hoạt động không kèm cầu chì bổ sung ở dòng thấp, còn ở dòng cao hơn vẫn cần backup fuse theo bảng khuyến nghị. Nói cách khác, nhu cầu cầu chì backup phụ thuộc vào cấu hình mạch cụ thể (AC/DC, dòng tải, kiểu đấu nối) – đây là điểm kỹ sư cần tra đúng datasheet cho từng ứng dụng, không nên khái quát thành “luôn không cần cầu chì riêng.”
Về mặt Engineering philosophy, điều được đánh giá cao ở PLUGTRAB SEC không chỉ nằm ở khả năng giới hạn transient overvoltage, mà cần đánh giá ở tổng thể:
– Pluggable protection, thay thế nhanh
– Chỉ thị trạng thái trực quan + giám sát từ xa
– Tương thích cả AC và DC tuỳ dòng sản phẩm
– Phối hợp trong một protection concept nhiều tầng
– Giảm downtime khi bảo trì

3. Một SPD tốt không chỉ được đánh giá bằng “kA”
Trong thực tế, việc lựa chọn SPD thường bị đơn giản hóa thành một câu hỏi duy nhất: “Thiết bị này chịu được bao nhiêu kA?” Điều đó chưa đủ.
Khi engineering một hệ thống surge protection, cần phải xem xét:
– MCOV – Maximum Continuous Operating Voltage
– VPR / Voltage Protection Level – mức điện áp còn lại sau khi cắt xung
– In – Nominal Discharge Current, Imax – dòng xả cực đại
– SCCR – Short-Circuit Current Rating
– Chiều dài dây dẫn và cấu trúc lắp đặt
– Hệ thống tiếp địa / bonding
– Sự phối hợp (coordination) giữa Type 1 / Type 2 / Type 3
UL cũng nhấn mạnh các thông số như MCOV, VPR, In và SCCR là những dữ liệu quan trọng khi đánh giá một SPD – chứ không chỉ dừng lại ở một con số kA duy nhất. Nói cách khác: surge protection là một bài toán hệ thống, không phải một linh kiện hàng hoá.

4. Từ protection đến reliability

Mục tiêu của kiến trúc nhiều cấp Type 1 – Type 2 – Type 3 không chỉ là “chặn xung”, mà là phối hợp để giảm stress lên toàn hệ thống và nâng cao availability. Tư duy này đặc biệt quan trọng với:
– Industrial Automation
– Data Center
– Semiconductor
– Renewable Energy
– EV Charging Infrastructure
– Critical Power Systems
– Process Industry

5. Reliability cuối cùng được đo bằng downtime
Một #SPD có thể chỉ có giá trị vài chục hoặc vài trăm đô la. Nhưng thiết bị mà nó bảo vệ có thể là cả một dây chuyền: PLC, controller, power supply, network, industrial PC.
Chi phí thực sự không nằm ở giá của SPD, mà nằm ở: production downtime, chi phí bảo trì, chi phí thay thế, dữ liệu bị mất, thời gian khởi động lại, và mức độ suy giảm availability của toàn hệ thống.
Vì vậy câu hỏi đúng không phải là “SPD này giá bao nhiêu?”, mà phải là: “Chi phí thực sự khi mất thiết bị này là bao nhiêu – và ta đang bảo vệ được bao nhiêu system availability?”
Đó gọi là sự khác biệt giữa component selection và system engineering.

6. From Surge Protection to Power Reliability
Trong một hệ thống hiện đại, power quality và surge protection ngày càng gắn chặt với availability, functional safety và lifecycle cost. Cách tiếp cận đúng, minh chứng sẽ là: Protect the power. Protect the equipment. Protect the process. Protect the uptime.
